KIỂM ĐỊNH VẬN THĂNG NÂNG HÀNG

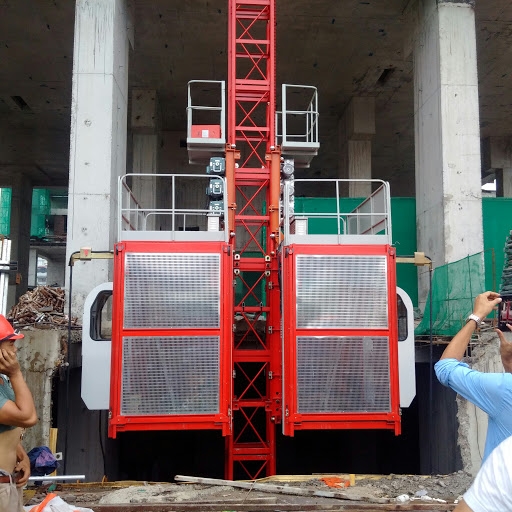

- KHÁI QUÁT VỀ VẬN THĂNG NÂNG HÀNG
Khái niệm: Thiết bị dùng để nâng, di chuyển và hạ hàng theo phương thẳng đứng hoặc phương lệch với phương thẳng đứng một góc tối đa 15°.
Cấu tạo chung:
• Khung đế: là bộ phận dùng để cố định bộ máy, khung vận thăng và liên kết với móng. Chức năng của nó là giữ cho bộ máy, khung và toàn bộ vận thăng giữa ở vị trí cố định, không bị dịch chuyển trong quá trình sử dụng.
• Mô tơ: Là động cơ truyền lực cho toàn bộ thiết bị, mô tơ sử dụng cho vận thăng thường có công suất rất lớn từ 5,5 – 7,5 Kw và sử dụng nguồn điện 220V hoặc 380V được liên kết truyền động cho:
- Hộp số: Là bộ phận nhận lực từ mô tơ và chuyền đến tang quấn cáp. Ngoài ra nó còn có chức năng điều chỉnh tỉ lệ truyền động từ mô tơ để điều chỉnh tốc độ nâng hạ của vận thăng.
- Tang quấn cáp: Được liên kết với hộp số, dùng để quấn hoặc nhả dây cáp, từ đó kéo bàng nâng lên hoặc hạ xuống.
• Khung vận thăng nâng hàng: Là xương sống của toàn bộ vận thăng, giúp liên kết phần đế, bàn nâng, dây cáp và là trục để bàn nâng bám vào khi duy chuyển lên xuống. Mỗi khung thường có chiều cao 2-3m và có thể lắp nhiều khung lại với nhau, chiều cao sử dụng của vận thăng sẽ phụ thuộc vào số khung được lắp đặt.
• Dây cáp: Sử dụng loại cáp lụa chịu lực đường kính 14mm,có độ cứng cao và mức độ hao mòn thấp, được dùng để kéo bàn nâng lên hoặc hạ xuống. Tùy vào độ cao của vận thăng mà cuộn cáp sẽ có độ dài tương ứng, thường gấp đôi độ cao của vận thăng + 5m ( Dây cáp sử dụng cho vận thăng nâng hàng là liền nguyên cuộn không được chắp nối )
• Puli hướng cáp: Được bắt trên đầu khung vận thăng cao nhất, được sử dụng để dẫn dây cáp duy chuyển đúng hướng.
• Bộ điều khiển: Là bộ phận giúp người sự dụng ra lệnh để vận thăng nâng lên, hạ xuống và dừng đúng điểm yêu cầu trên khung vận thăng.
• Tủ điện: Được sử dụng để truyền nguồn điện từ nguồn cấp vào mô tơ và kết nối với bộ điều khiển. Ngoài ra tủ điện còn chứa các công tắc để tắt/mở máy vận thăng và CP tự ngắt khi nguồn điện hoặc bộ máy gặp sự cố.
Các bộ phận an toàn:
- Công tắc hành trình dưới: được bắt trên khung cuối cùng, giúp giới hạn điểm thấp nhất mà bàn nâng có thể hạ xuống, khi chạm đến điểm này công tắc hành trình sẽ bật và làm cho bộ máy ngưng hoạt động ( Không xả thêm cáp để hạ bàn nâng )
- Công tắc hành trình trên: được bắt trên khung cao nhất, giúp giới hạn điểm cao nhất mà bàn nâng có thể nâng lên, khi chạm đến điểm này công tắc hành trình sẽ bật, làm bộ máy ngưng hoạt động và không kéo bàn nâng lên nữa.
- Thắng chống rơi: Được bắt trên bàn nâng hàng, kết nối bàng nâng và dây cáp. Trong trường hợp xảy ra sự cố đứt cáp, thắng sẽ tự động bung ra và giữ bàn nâng lại trên khung, tránh tình trạng rơi tự do.
Nguyên lý hoạt động chung:
• Tời điện sẽ tạo ra momen để kéo dây cáp, dây cáp truyền lực kéo đến bộ phận nâng thông qua hệ thống ròng rọc. Bộ phận nâng sẽ nâng vật đến độ cao yêu cầu. Khi vận thăng hoạt động, vách đứng và giá máy đóng vai trò là điểm tựa vững vàng giúp cho máy chịu tải trọng và giữ máy vận hành ổn định.
• Kết cấu thép được chế tạo thành từng đoạn ngắn (3m) để dễ chế tạo và vận chuyển lắp ráp, nếu chiều cao hơn 10m thì phải liên kết vào tòa nhà
• Bộ phận mang hàng di chuyển theo cơ cấu dẫn hướng cứng
Lưu ý an toàn sử dụng trong vận hành vận thăng
• Không sử dụng máy vận thăng khi các bộ phận có vấn đề hay chưa được lắp đặt hoàn chỉnh
• Không tự ý thay đổi kết cấu của vận thăng
• Tuyệt đối không được vận chuyển quá tải hoặc quá cỡ so với quy cách
• Không đứng gần vận thăng khi chúng đang chuyển động
• Luôn luôn thắt dây an toàn khi sử dụng
• Bảo trì, kiểm tra theo đúng quy định
Vì sao phải kiểm định vận thăng?
• Theo thông tư 36/2019/TT-BLĐTBXH tuân thủ các quy định hiện hành khi sử dụng các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Vận thăng bắt buộc phải được kiểm định theo quy trình kiểm định QTKĐ 20-2016/BLĐTBXH .
• Để đánh giá được tình trạng làm việc thực tế của xe, từ đó đưa ra những biện pháp, kiến nghị cần thiết để khắc phục, đảm bảo xe đạt chỉ tiêu an toàn trong suốt quá trình làm việc.
• Để đảm bảo an toàn cho người vận hành, hàng hóa, trang thiết bị khi vận chuyển
• Hạn chế được rủi ro không mong muốn.
Tài liệu viện dẫn: Các tiêu chuẩn, quy chuẩn kiểm định vận thăng được sử dụng trong quá trình kiểm định an toàn phải được cơ quan chức năng nước sở tại cho phép.
• QCVN 7: 2012/BLĐTBXH, Quy chuẩn Quốc gia về an toàn lao động đối với thiết bị nâng;
• QCVN 16:2013/BLĐTBXH, Quy chuẩn Quốc gia về an toàn lao động đối với máy vận thăng;
• TCVN 4244: 2005, Thiết bị nâng thiết kế, chế tạo và kiểm tra kỹ thuật.
• TCVN 5206: 1990, Máy nâng hạ – Yêu cầu an toàn đối với đối trọng và ổn trọng.
• TCVN 5207: 1990, Máy nâng hạ – Yêu cầu an toàn chung.
• TCVN 5209:1990, Máy nâng hạ – Yêu cầu an toàn đối với thiết bị điện.
• TCVN 9358: 2012 Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp – Yêu cầu chung.
• TCVN 9385: 2012 Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
Các trường hợp cần phải kiểm tra:
• Kiểm định an toàn vận thăng lần đầu khi sử dụng.
• Kiểm định định kỳ trong quá trình sử dụng.
• Chế độ kiểm định bất thường là chế độ kiểm định được tiến hành khi có yêu cầu của cơ quan chức năng, đơn vị sử dụng. Sau khi thay thế, sửa chữa.
• Kiểm tra hồ sơ, lý lịch của vận thăng;
• Kiểm tra kỹ thuật bên ngoài;
• Kiểm tra kỹ thuật- Thử không tải;
• Các chế độ thử tải- Phương pháp thử;
• Xử lý kết quả kiểm định.
Lưu ý: Các bước kiểm tra tiếp theo chỉ được tiến hành khi kết quả kiểm tra ở bước trước đó đạt yêu cầu. Tất cả các kết quả kiểm tra của từng bước phải được ghi chép đầy đủ vào bản ghi chép hiện trường theo mẫu quy định tại Phụ lục 01 và lưu lại đầy đủ tại tổ chức kiểm định.
Đánh giá và xử lý kết quả kiểm định: Dựa vào tình trạng làm việc thực tế của vận thăng sau quá rình kiểm tra, nhân viên kiểm định của chúng tôi sẽ đưa ra kết quả đánh giá đạt và không đạt:
Vận thăng đạt yêu cầu:
- Vận thăng sẽ được cấp tem kiểm định an toàn của đơn vị chúng tôi.
- Biên bản kiểm định, giấy chứng nhận an toàn và các hồ sơ của xe sẽ được gửi lại khách hàng đầy đủ.
- Chúng tôi cam kết bồi thường nếu làm mất hay thất lạc hồ sơ của khách hàng.
- Thời hạn kiểm định của xe sẽ căn cứ theo quy trình QTKĐ19-2016/BLĐTBXH và tình trạng làm việc thực tế của vận thăng. Kiểm định viên là người quyết định thời hạn kiểm định.
Vận thăng không đạt:
- Vận thăng sẽ không được cấp tem và giấy chứng nhận an toàn.
- Kiểm định viên sẽ báo cáo trực tiếp với khách hàng và giải thích lí do tại sao không đạt.
- Tiến hành sửa chữa hoặc thay thế bằng vận thăng mới đạt chỉ tiêu an toàn.
- Tuyệt đối không cho vận thăng hoạt động.
- Chúng tôi sẽ tiến hành kiểm lại vận thăng nếu quý khách hàng đã hoàn thành việc khắc phục sự cố.
• Thời hạn kiểm định định kỳ vận thăng nâng hàng có người đi kèm là 01 năm.
• Trường hợp nhà chế tạo hoặc yêu cầu của cơ sở về thời hạn kiểm định ngắn hơn thì thực hiện theo đề nghị của nhà chế tạo hoặc cơ sở.
• Khi rút ngắn thời hạn kiểm định, kiểm định viên phải nêu rõ lý do trong biên bản kiểm định.
• Khi thời hạn kiểm định được quy định trong các quy chuẩn kỹ thuật quốc gia thì thực hiện theo quy định của quy chuẩn đó.
