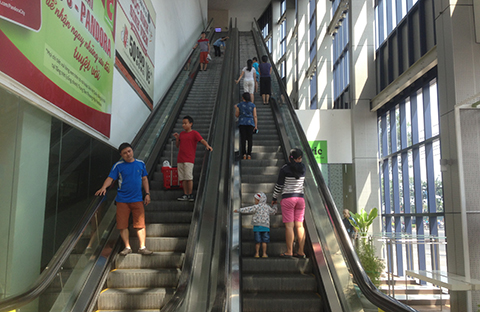

KIỂM ĐỊNH THANG CUỐN
- Thang cuốn là gì?
- Thang cuốn là một thiết bị vận chuyển người, dạng băng tải. Thang cuốn gồm hệ thống những bước thang có thể chuyển lên trên hay xuống dưới liên tục luân phiên nhau thành vòng tròn khép kín, và ăn khớp với nhau bằng những khe sâu trên bề mặt.
- Đường đi của thang cuốn phổ biến là đường thẳng nhưng một số khác được thiết kế dạng xoắn ốc để tiết kiệm diện tích.Thang cuốn là một thiết bị vận chuyển người, dạng băng tải. Thang cuốn gồm hệ thống những bước thang có thể chuyển lên trên hay xuống dưới liên tục luân phiên nhau thành vòng tròn khép kín, và ăn khớp với nhau bằng những khe sâu trên bề mặt.
- Đường đi của thang cuốn phổ biến là đường thẳng nhưng một số khác được thiết kế dạng xoắn ốc để tiết kiệm diện tích.
- Thang cuốn đang trở thành một thiết bị quen thuộc trong cuộc sống, Nó có thể vận chuyển một lúc rất nhiều người, nên được lắp phổ biến tại các trung tâm thương mại, siêu thị. Tuy nhiên việc sử dụng thang cuốn có phần khó hơn sơ với việc sử dụng thang máy cabin.
2. Cấu tạo và nguyên lý hoạt động của thang cuốn:
Để có thể nâng, hạ, di chuyển thiết bị, con người và hàng hóa một cách an toàn, thang cuốn có cấu tạo và nguyên lý hoạt động rất chặt chẽ. Cụ thể như sau:
a. Cấu tạo:
– Lan can (Balustrade)
Gồm các bộ phận như:
• Tay vịn (Handrail): tay vịn thường được làm từ nhựa tổng hợp PU chất lượng cao với nhiều màu sắc khác nhau.
• Tấm bên trong (Interior panel): có thể được làm bằng kính trong suốt hoặc inox sọc nhuyễn
• Khung truyền tay vịn (Deck board): làm bằng inox sọc nhuyễn
• Tấm bảo vệ cạnh bậc (Skirt guard): làm bằng inox
– Giàn chịu tải (Truss)
Gồm:
• Phòng máy phía trên/dưới (Upper/lower machine room): trong đó có chứa tủ điều khiển, bộ phận truyền động, xích truyền động, nhông xích trên
• Các bộ phận khác: Track (đường) chính, track kéo, bộ phận truyền động tay vịn, xích truyền động tay vịn, nhông xích dưới
– Bậc (Step)
• Mặt bậc (Step tread): làm bằng hợp kim nhôm
• Vách nâng (Riser)
• Vạch ranh giới bậc thềm (Step demarcation line)
• Con lăn truyền động (Driving roller)
• Xích bậc (Step chain)
– Bộ phận khác
• Bảng điều khiển (Operating panel): nằm trên tấm ốp trong
– Chổi (Brush)
• Lược (Comb): bằng nhựa tổng hợp hoặc hợp kim nhôm
• Tấm sàn (Floor plate): bằng hợp kim nhôm, có rãnh chống trượt
• Ốp đầu tay vịn (Handrail inlet): bằng hợp kim nhôm hoặc nhựa cao cấp, màu đen, xám, bạc…
• Hiển thị chiều thang (Indicator): là mũi tên hiển thị chiều lên/xuống của thang
• Hệ thống chiếu sáng: cho tay vịn, mép bậc, tấm lược
• Đánh số tầng và khung truyền động tay vịn trong/ngoài
• Cảm biến/thiết bị an toàn: thang cuốn Shanghai Mitsubishi được trang bị hàng loạt cảm biến để nhận biết hành khách đi cùng xe đẩy, trẻ em đùa nghịch gần thang, nhận biết hành khách sẽ sử dụng thang hay chỉ đi ngang qua để tránh khởi động thang không cần thiết, cảm biến nhiệt độ và ánh sáng xung quanh để điều chỉnh hệ thống chiếu sáng, giúp tiết kiệm điện và tạo cảm giác dễ chịu cho người dùng. Thiết bị dừng thang khi có bất thường về chuyển động của bậc, bất thường về tốc độ thang, khi có vật lạ kẹt vào thang, khi có bất thường với hệ thống xích, phanh…
b. Nguyên lý hoạt động:
– Chế độ tự động:
- Ở đầu thang cuốn và cuối cầu thang có lắp đặt các cảm biến. Khi có người tới cảm biết sẽ phát hiện và phát tín hiệu cho bộ điều khiển, bộ điều khiển sẽ cấp nguồn cho động cơ.
- Động cơ được cấp nguồn quay kéo xích dẫn động bậc thang quay nhờ vào các bánh răng lắp trên động cơ. Các răng của bánh răng ăn vào vòng xích của xích lăn và kéo nó chuyển động quay vòng, qua đó kéo các bậc thang chạy theo quỹ đạo.
- Ở cuối tháng có lắp cảm biến, khi người đi thang ra khỏi thang cảm biến sẽ phát tín hiệu cắt nguồn cho động cơ động cơ sẽ dừng quay
– Chế độ bằng tay:
- Ở thang cuốn có bẳng điều khiển, khi muốn thang chạy ta ấn nút start.
- Khi muốn thang chạy lên hoặc xuống ta sẽ nhấn nút Up hoặc Down trên bảng điều khiển, muốn dừng ta nhấn nút Stop.
- Khi có trường hợp khẩn cấp ta có thể ấn nút dừng khẩn cấp được bố trí trên thang
- Phân loại thang cuốn:
Thang cuốn được phân loại dựa trên các đặc điểm sau:
a. Phân loại thang cuốn theo chiều rộng của bậc thang
Theo chiều rộng (z) của bậc thang, thang cuốn được chia làm ba loại sau:
• Thang cuốn có chiều rộng 600 mm
• Thang cuốn có chiều rộng 800 mm
• Thang cuốn có chiều rộng 1000 mm
b. Phân loại theo vận tốc thang cuốn
• Loại có vận tốc v = 0.5 m/s
• Loại có v = 0.65 m/s
• Loại có v = 0.75 m/s
c. Theo độ nghiêng so với phương ngang
• Góc nghiêng so với phương ngang bằng 30 độ
• Góc nghiêng 35 độ
• Ngoài ra, còn có loại thang cuốn có độ nghiêng nhỏ hơn hoặc hơn hơn nhưng không phổ biến.
d. Phân loại theo quỹ đạo chuyển động của bậc thang cuốn
• Bậc thang cuốn chuyển động theo đường thẳng
• Chuyển động theo đường gấp khúc
• Thang cuốn chuyển động theo đường cong
e. Phân loại thang cuốn theo chế độ khởi động máy
Thang cuốn có thể được khởi động theo hai cách sau:
• Khởi động thang cuốn bằng tay (bằng ấn nút)
• Thang cuốn được khởi động tự động (bằng tế bào quang điện)
f. Thang cuốn được phân loại dựa vào vị trí lắp đặt
• Thang cuốn lắp trong tòa nhà
• Thang lắp bên ngoài tòa nhà.
- Ưu điểm của thang cuốn:
- Nói về ưu điểm của chiếc thang máy cuốn thì đầu tiên các bạn có thể kể đến đó là sự thông thoáng, với chiếc thang máy này thì bạn không phải bước vào một không gian khá là chật chội như thang máy chở người và chắc chắn rằng bạn sẽ không bao giờ bị mắc kẹt ở trong đó.
- Với chiếc thang máy cuốn thì bạn sẽ không phải mất thời gian trong việc chờ đợi, bởi thang máy này có thể tải được rất nhiều người và nó hoạt động liên tục
- Chiếc thang máy cuốn cũng đơn giản trong việc sử dụng, thay vì bạn phải thực hiện các thao tác bấm nút như các loại thang máy khác thì sử dụng thang máy này bạn chỉ cần đặt chân lên bậc thang và đứng yên một chỗ để nó tự di chuyển lên tầng trên.
- Ứng dụng của thang cuốn trong đời sống:
Thang cuốn là một hệ thống các bậc thang nối tiếp nhau được dẫn động bằng cơ khí có quỹ đạo chuyển động khép kín và liên lục để vận chuyển người giữa các cao độ khác nhau.
Thang cuốn được sử dụng phổ biến ở các công trình như:
• Sân bay
• Siêu thị
• Lối lên xuống tàu điện ngầm
• Khách sạn
• Trong các tòa nhà đa năng
• Khu triển lãm, vui chơi giải trí …
Ngoài ra, thang cuốn còn sử dụng hiệu quả cho các trường hợp sau:
• Thêm giải pháp bố trí kiến trúc không gian tòa nhà
• Sử dụng kết hợp như một rào chắn để kiểm tra an ninh trong một tòa nhà
• Phân chia dòng người đến các tầng trong các tòa nhà có sử dụng thang máy có hai cabin nối tiếp.
- Những lưu ý an toàn khi sử dụng thang cuốn:
- Đứng vào khoảng giữa của bậc thang và nắm tay vịn để giữ thăng bằng trong trường hợp người khác bất chợt va chạm vào mình hay thang dừng đột ngột.
- Không ngồi lên bậc thang và tay vịn, không tựa vào vách kính bên hông.
- Trẻ em phải có người lớn đi kèm. Đối với trẻ nhỏ và vật nuôi cần phải bế trên tay.
- Không nên sử dụng thang để mang vác hành lý cồng kềnh gây cản trở người sử dụng thang và có thể va chạm vào thành thang ảnh hưởng tới thiết bị thang. Nếu mang vác vật cồng kềnh, tốt nhất nên sử dụng thang bộ hoặc thang máy chở hàng.
- Khi sử dụng nên đứng nép về một bên thang để tránh cản trở người đi cùng.
- Khi kết thúc lượt đi nên chú ý nhanh chóng ra khỏi thang tránh trường hợp bị vấp ngã và gây ùn tắc cho người sau.
- Không đùa nghịch, chạy nhảy, đi ngược chiều thang chạy.
- Chú ý những khe hở trên thag cuốn, biết rõ vị trí nút dừng khẩn cấp
7. Vì sao phải kiểm định thang cuốn:
Kiểm định thang cuốn đem đến các lợi ích sau:
• Đảm bảo an toàn cho khi vận chuyển người
• Đảm bảo an toàn cho hàng hóa khi vận chuyển
• Tuân thủ các quy định hiện hành khi sử dụng các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động
• Là bằng chứng pháp lý cho khách hàng và cho đơn vị bảo hiểm
Kiểm định thang cuốn là hoạt động đánh giá tình trạng kỹ thuật an toàn của thiết bị theo các quy chuẩn quốc gia, tiêu chuẩn kỹ thuật an toàn nhằm đảm bảo an toàn khi sử dụng thiết bị.
Thang cuốn được kiểm định dưới các hình thức sau:
• Kiểm định lần đầu: Sau khi lắp đặt thang cuốn, trước khi đưa vào sử dụng
• Kiểm định định kỳ: Khi hết thời hạn kiểm định ghi trên phiếu kết quả kiểm định lần trước
• Chế độ kiểm định bất thường: thang cuốn được kiểm định sau khi có cải tạo, sửa chữa lớn hoặc khi có sự cố và đã được khắc phục xong. Khi thay đổi vị trí lắp đặt hoặc ngưng sử dụng trên 12 tháng.
- Quy định về kiểm định thang cuốn
- Theo Thông tư số 36/2019/TT-BLĐTBXH ngày 30 tháng 12 năm 2019 của Bộ Lao động – Thương binh và Xã hội quy định thiết bị thang cuốn yêu cầu bắt buộc phải kiểm định an toàn kỹ thuật. Hoạt động kiểm định an toàn thang cuốn áp dụng đối với tất cả tổ chức sử dụng, vận hành thiết bị.
- Quy trình kiểm định kỹ thuật đối với thang cuốn do Cục An toàn lao động ban hành kèm theo Thông tư số 54/2016/TT-BLĐTBXH ngày 28 tháng 12 năm 2016 của Bộ Lao động – Thương binh và Xã hội.
- Các tiêu chuẩn, quy chuẩn, quy trình kiểm định áp dụng
• QCVN 11:2012/BLĐTBXH, Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thang cuốn và băng tải chở người
• QTKĐ: 25/2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn thang cuốn, băng tải chở người
• TCVN 6397: 2010, Thang cuốn và băng tải chở người – Yêu cầu an toàn về cấu tạo và lắp đặt
• TCVN 6906: 2001, Thang cuốn và băng chở người – Phương pháp thử, các yêu cầu an toàn về cấu tạo và lắp đặt
• TCVN9358:2012, Lắp đặt hệ thống nối đất cho các công trình công nghiệp. Yêu cầu chung
Khi tiến hành việc kiểm định thang cuốn phải đảm bảo các điều kiện sau:
- Hồ sơ, và các tài liệu của thang cuốn phải đầy đủ.
- Các yếu tố về môi trường, thời tiết đảm bảo đủ điều kiện và không làm ảnh hưởng tới kết quả của việc kiểm định.
- Điều kiện về an toàn vệ sinh lao động để vận hành thiết bị.
9. Quy trình kiểm định thang cuốn:
Quy trình kiểm định thang cuốn được thực hiện tuần tự qua các bước cơ bản sau:
Bước 1: Kiểm tra hồ sơ kỹ thuật
• Kiểm tra hồ sơ lắp đặt
• Xem xét bản vẽ, lý lịch thiết bị, sơ đồ nguyên lý hệ thống điện
• Quy trình vận hành và giải quyết sự cố
• Nhật ký vận hành, bảo trì, sửa chữa (đối với kiểm định định kỳ, bất thường)
• Hồ sơ kiểm định lần trước
Bước 2: Kiểm tra kỹ thuật
• Đánh giá tính đầy đủ và đồng bộ các cụm máy, các thông số kỹ thuật
• Kiểm tra các khuyết tật, biến dạng của các bộ phận, cụm máy.
• Kiểm tra phần lắp đặt và độ chính xác các kích thước hình học.
• Kiểm tra an toàn hệ thống nối đất, cách điện động cơ
• Kiểm tra, đánh giá tình trạng hoạt động của hệ thống, các cơ cấu và thiết bị an toàn.
Bước 3: Thử nghiệm
Khi các bước kiểm tra trên có kết quả đạt yêu cầu.
Thang cuốn được thử nghiệm ở các chế độ sau:
• Vận hành thiết bị ở chế độ không tải, kiểm tra hoạt động của các cơ cấu truyền động, các cơ cấu an toàn, cơ cấu nâng hạ …
• Thử nghiệm thang cuốn, bằng tải chở người theo TCVN 6906: 2001 mục 4.2 và đánh giá kết quả thử theo TCVN 6397:2010 mục 12.4
• Thử phanh phụ có tải (nếu có)
Việc thử nghiệm được coi là đạt yêu cầu khi các cơ cấu và thiết bị hoạt động đúng theo tính năng thiết kế. Kết cấu kim loại không có biến dạng bất thường nào.
Bước 4: Xử lý kết quả kiểm định
• Lập biên bản kiểm định thang cuốn. Ghi tóm tắt kết quả kiểm định vào lý lịch, dán tem kiểm định (khi đạt yêu cầu)
• Cấp giấy chứng nhận kết quả kiểm định thang cuốn.
- Thời hạn kiểm định thang cuốn
- Căn cứ vào QTKĐ: 25 – 2016/BLĐTBXH, thang cuốn có thời hạn kiểm định định kỳ 04 năm. Đối với thang cuốn có thời gian sử dụng trên 12 năm: Thời hạn kiểm định định kỳ là 2 năm.
- Hạn kiểm định định kỳ thang cuốn có thể bị rút ngắn hơn do các quy định khác của nhà chế tạo hoặc yêu cầu đơn vị sử dụng
