Kiểm định hệ thống chống sét- Kiểm định hệ thống chống sét lan truyền đường nguồn

Sét là gì?

Sét là một hiện tượng tự nhiên, là sự phóng điện giữa các đám mây và mặt đất, hoặc giữa các đám mây mang điện tích trái dấu với nhau. Sét có thể đạt tới nhiệt độ khoảng 30.000 °C, gấp khoảng 20 lần nhiệt độ cần thiết để biến cát thành thủy tinh. Cho tới nay, sét vẫn được xem là nguồn điện năng tự nhiên lớn nhất thế giới. Chính vì lẽ đó nó cũng mang lại nguy hiểm không lường cho con người.

Một số tác hại của sét đối với con người

Hình ảnh kiểm định hệ thống chống sét

Một tia sét có hiệu điện thế cực lớn xấp xỉ 300 triệu vôn.Với nguồn điện thế cực lớn thế kia, nếu như bị sét đánh trúng, có thể gây chết người ngay lập tức. Có một số trường hợp sét chỉ đánh xượt qua da nhưng có thể gây bỏng hoặc gây chấn thương vùng não, tim mạch.

Sét khi đánh trúng một vùng gần khu vực nhà bạn, có thể làm đổ cây cối, gây chập điện, hư hỏng đồ điện tử, công nghệ…

Sét cũng là nguyên nhân gây cháy nhà, cháy rừng cực kì nguy hiểm. Một số phân xưởng, nhà ở nếu bị sét đánh trúng có thể phát hỏa, gây nổ…

Hình ảnh kiểm định hệ thống chống sét

Phân loại sét

Sét được chia làm 2 loại: sét đánh trực tiếp và sét đánh lan truyền.

Đa số mọi người đều chỉ quan tâm tới việc chống sét đánh trực tiếp mà chua hề có khái niệm về chống sét lan truyền.

Trong đó, chống sét lan truyền đường nguồn là rất quan trọng vì nguồn điện là nơi bắt nguồn của tất cả các thiết bị điện tử, điện lạnh, điện máy, máy móc, tivi, cáp…chỉ cần nguồn điện bị sét đánh thì sóng sét sẽ lan truyền khắp tất cả những đường dây liên quan tới nguồn điện, nếu con người ở trong phạm vi này, vô tình chạm phải dây điện bị nhiễm sét thì cũng sẽ bị điện giật, gây nguy hiểm đến tính mạng và sức khỏe. Vì thế chúng ta phải nắm rõ các kiến thức về sét và các biện pháp chống sét. Sau đây, chúng tôi sẽ đặc biệt phổ cập một số thông tin về hệ thống chống sét lan truyền đường nguồn.

Hình ảnh kiểm định hệ thống chống sét

Làm thế nào để chọn được thiết bị chống sét vừa đảm bảo an toàn mà chi phí lại vừa phải là một vấn đề mà bất kỳ ai cũng muốn nhưng không dễ gì đạt được. Bởi để thực hiện được thì chúng ta phải nắm rõ các kiến thức, các thông tin liên quan đến hệ thống chống sét.

Trong khi với người bán, họ sẽ cố gắng bán được những sản phẩm chất lượng cao và đắt tiền để thu được nhiều lợi nhuận chứ chưa chắc đã chọn cho chúng ta thiết bị phù hợp nhất.

Chúng ta cần phải hiểu rằng tất cả các thiết bị sử dụng điện đều có khả năng hư hỏng do sét đánh trực tiếp hoặc gián tiếp. Cho nên tất cả các thiết bị điện đều cần được bảo vệ. Nhưng cần được bảo vệ không có nghĩa là phải lắp đặt thiết bị chống sét cho tất cả các thiết bị sử dụng điện mà chúng ta chỉ cẩn chọn đúng một hệ thống bảo vệ phù hợp là có thể đáp ứng tốt các vấn đề trên.

Nếu chúng ta chọn sai thiết bị chống sét, lắp đặt sai vị trí hoặc lắp với số lượng không hợp lý .v.v. thì không chỉ lãng phí tiền của đầu tư mà điều quan trọng nhất là làm mất tác dụng bảo vệ của hệ thống chống sét, không đảm bảo an toàn cho tài sản và an nguy của con người.

Chống sét lan truyền đường nguồn:

Vào mùa mưa việc phòng chống sét lan truyền đường nguồn điện trong nhà là điều rất quan trọng, sét lan truyền nếu không được phòng chống ngay từ đầu sẽ theo hệ thống dây điện vào trong nhà và làm hỏng, chập điện tất cả những thiết bị điện đang sử nguồn điện, nghiêm trọng hơn là có thể gây ra  hiện tượng cháy nổ…gây nguy hiểm tới an nguy của con người nếu ở trong khu vực bị sét lan truyền.

Hình ảnh kiểm định hệ thống chống sét

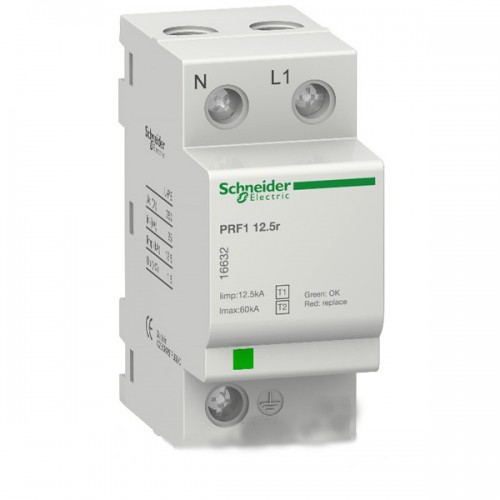

Thiết bị chống sét lan truyền hoạt động theo nguyên lý chia nhỏ cường độ của tia sét- lọc sét- giảm nhiễu sau đó là dẫn xuống hệ thống tiếp địa. Thiết bị chống sét lan truyền được đặt vào nguồn điện trước CB tổng của toà nhà và chống sét lan truyền đường nguồn bằng thiết bị cắt lọc sét:

-Thiết bị cắt lọc sét được thiết kế phù hợp để bảo vệ cho các thiết bị điện tử tránh khỏi các hư hại gây ra bởi các quá điện áp đột ngột, các xung sét và các hiện tượng giao thoa RF.

-Thiết bị cắt lọc sét được thiết kế với 3 cấp bảo vệ như sau:

 + Tầng bảo vệ sơ cấp.

 + Bộ lọc thông thấp bằng cuộn dây.

 +Tụ điện và tầng bảo vệ thứ cấp.

Thiết bị cắt lọc sét có khả năng hấp thụ những xung quá áp đột ngột hoặc xung sét ở chế độ bình thường (pha/trung tính), chế độ ngang (trung tính/đất) từ hai hướng: hướng từ nguồn vào và hướng từ phía đầu tải, thiết bị thích ứng lắp trên nguồn điện 1 pha và 3 pha.

hình ảnh kiểm định hệ thống chống sét

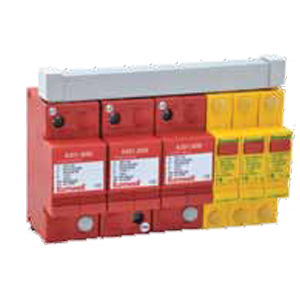

Chống sét lan truyền trên nguồn điện theo 2 cấp: Cắt lọc sét sơ cấp và cắt lọc sét thứ cấp. Thiết bị cắt lọc sét thứ cấp sẽ sử dụng công nghệ thông minh lắp nối tiếp trước tải, phụ thuộc vào dòng tải sử dụng, không tiêu hao điện năng, thiết bị dùng công nghệ thông minh có thời gian đáp ứng thấp dưới 1ns và có thể lắp tại bất kỳ vị trí nào trên hệ thống phân phối điện hạ thế: Tại tủ phân phối điện chính của toà nhà hoặc tủ phân phối phụ cấp điện cho các thiết bị điện tử nhạy cảm và thường có cấu tạo 3 tẩng bảo vệ như sau:

– Tầng bảo vệ thứ nhất: Tầng bảo vệ thứ nhất sử dụng công nghệ MOV, SAD, GDT có thể chịu đựng dòng xung sét cao tới 100KA được đấu kết nối giữa các dây pha/trung tính để hấp thu các xung quá áp đột biến hoặc xung sét ở chế độ thường (pha/trung tính), các xung quá áp đột biến này thường được tạo ra bởi các công tắc đóng ngắt và các xung nhiễu sét trên hệ thống điện.

– Tầng bảo vệ thứ hai: Tầng bảo vệ thứ hai của thiết bị cắt lọc sét gồm cuộn dây và tụ điện. Hệ thống bộ lọc thông thấp này có nhiệm vụ làm suy yếu các xung điện áp đã được cắt lọc ở tầng thứ nhất. Hơn nữa tầng lọc này cũng triệt đi những tạp âm có tần số nhiễu khoảng 800Hz vào hệ thống phân phối điện.

hình ảnh kiểm định hệ thống chống sét

– Tầng bảo vệ thứ ba: Tầng bảo vệ thứ ba của thiết bị cắt lọc sét được đấu nối sau bộ lọc thông thấp, có cấu tạo tương tự như các bộ phận ở tầng thứ nhất. Nhiệm vụ của tầng thứ ba này là triệt tiêu các xung điện áp còn lại ở 2 tầng cắt, lọc bên trên và triệt các xung quá áp được tạo ra từ phía sau tải do đóng ngắt hay khởi động các thiết bị điện, do chúng sẽ gây ảnh hưởng cho các thiết bị điện tử khác.

Cho dù thiết bị chống sét có tốt đến đâu nếu không được kiểm tra, kiểm định đúng chu kỳ thì sau 1 thời gian dài hoạt động cùng với ảnh hưởng từ điều kiện bên ngoài (nhiệt độ, khí ẩm…) cũng sẽ có nguy cơ bị hư hỏng, rỉ sét… Dẫn đến cả hệ thống chống sét không phát huy khả năng chống sét tốt.

Hình ảnh kiểm định hệ thống chống sét

Chính vì thế, ngoài việc đầu tư cho 1 hệ thống chống sét tốt, chúng ta còn phải kiểm định hệ thống chống sét định kỳ.

Kiểm định hệ thống chống sét nhằm:

– Giúp phát hiện kịp thời những hư hỏng, từ đó đưa ra phương án sửa chữa bảo trì phù hợp.

– Đảm bảo hệ thống chống sét luôn hoạt động hiệu quả.

– Tuân thủ đúng theo pháp luật nhà nước: Theo Tiêu chuẩn Quốc gia TCVN 9385: 2012 “Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống” việc kiểm tra hệ thống chống sét được tiến hành định kỳ, tốt nhất tốt nhất không quá 12 tháng.

Hình ảnh kiểm định hệ thống chống sét

Việc kiểm định aptomat chống sét này không phải ai cũng có thể tiến hành kiểm tra, phải là cơ quan/ công ty/ trung tâm có nghiệp vụ, chuyên ngành, được cơ quan nhà nước có thẩm quyền cấp giấy chứng nhận kiểm định.

Kiểm định hệ thống chống sét đòi hỏi đội ngũ kiểm định viên phải có chuyên môn nghiệp vụ và tay nghề cao cùng với trang thiết bị máy móc hiện đại để đo được kết quả chính xác nhất, đảm bảo thiết bị hoạt động chống sét tốt, có thể tránh tối đa rủi ro khi có sét xảy ra.

Công ty cổ phần kiểm định an toàn thiết bị công nghiệp thành phố là đơn vị chuyên cung cấp dịch vụ kiểm định hệ thống chống sét uy tín hàng đầu tại Việt Nam với giá thành rẻ nhất. Ngoài ra, chúng tôi còn kiểm định rất nhiều loại máy móc thiết bị khác như:
